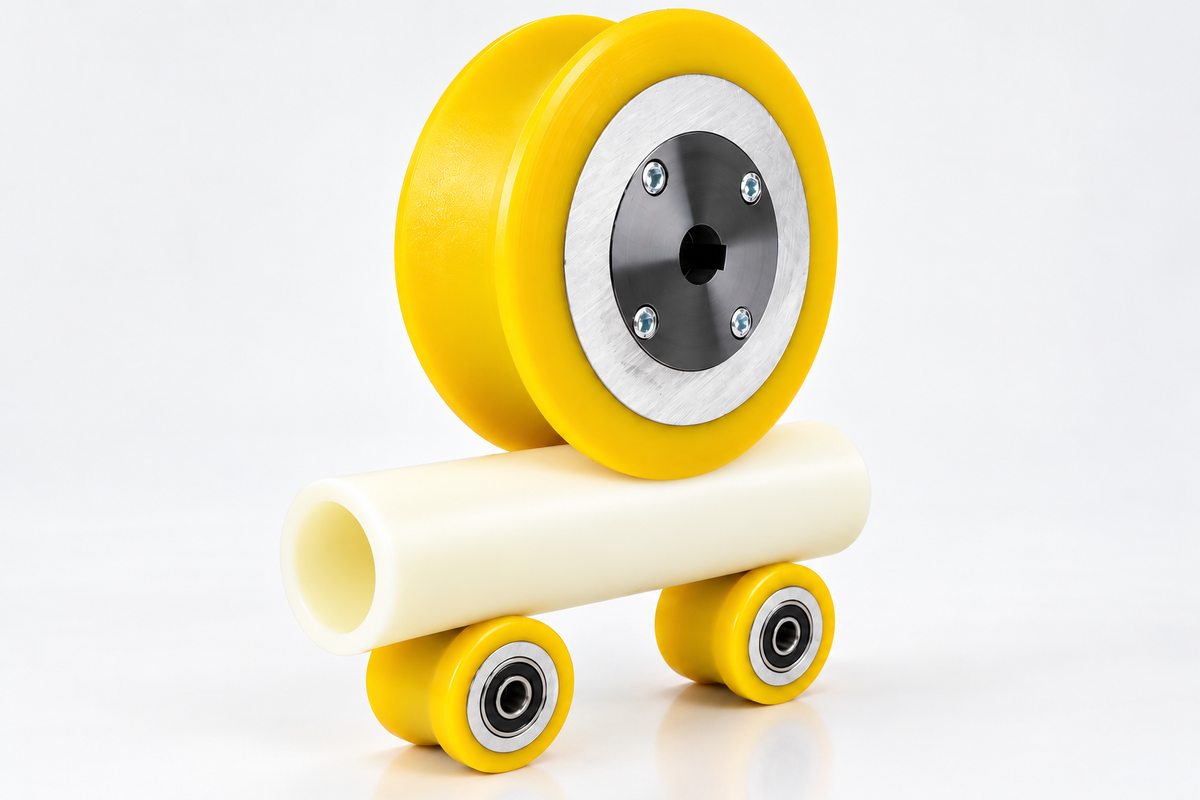

Per l’azionamento di un tubo con diametro di 40 mm abbiamo realizzato un’unità rullo completa partendo da ruote di serie. In alto si trova il rullo di trascinamento del tubo: la base è la nostra ruota standard 690KFL/150/50/50/20 – battistrada in Vulkollan® su mozzo in acciaio, Ø 150 × 50 mm, lunghezza mozzo 50 mm, foro 20 mm. Al posto del supporto, la ruota riceve una flangia realizzata su misura con cava per linguetta, fissata al mozzo con quattro viti. In questo modo la ruota è accoppiata in modo positivo all’albero di trasmissione. Il battistrada è stato tornito concavo con un raggio di 20 mm, così da avvolgere il tubo su tutta la larghezza.

Sotto, due rulli di contrasto guidano il tubo. Anche questi sono realizzati da ruote di serie: ruota standard 690KFL/050/40/40/10, Ø 50 × 40 mm, foro 10 mm, con cuscinetto a sfere. Anche i battistrada sono torniti concavi con raggio 20 mm. Il tubo è così guidato in tre punti tra il rullo di trascinamento e i rulli di contrasto; la pressione di contatto si distribuisce sull’intera larghezza del battistrada.

Il contesto: quando si ruotano, trasportano o spingono tubi – ad esempio in impianti di saldatura, taglio, collaudo o lucidatura – la ruota deve trascinare il tubo in modo sicuro senza schiacciarlo o segnarlo. Una ruota cilindrica tocca il tubo solo su una linea; un battistrada in Vulkollan® tornito concavo aderisce su tutta la superficie, trasmette più forza e protegge la superficie del tubo. Invece di un corpo ruota speciale, abbiamo utilizzato ruote di serie collaudate e adattato solo battistrada e trasmissione.

Esecuzione:
• Rullo di trascinamento: ruota standard 690KFL/150/50/50/20, Vulkollan® su mozzo in acciaio
• Trasmissione tramite flangia realizzata su misura con cava per linguetta, avvitata al mozzo con 4-fach
• Battistrada del rullo di trascinamento tornito concavo, raggio 20 mm (tubo Ø 40 mm)
• 2 rulli di contrasto: ruota standard 690KFL/050/40/40/10, con cuscinetto a sfere
• Battistrada dei rulli di contrasto tornito concavo, raggio 20 mm

I vostri vantaggi:
• Contatto su tutta la superficie del tubo: elevata trasmissione della forza, nessuno slittamento, nessun segno di pressione
• Vulkollan®: elevata capacità di carico, resistente all’usura e delicato sul tubo
• Trasmissione positiva tramite cava per linguetta
• Ruote di serie come base: tempi di consegna brevi, più economiche dei corpi ruota speciali, battistrada rilavorabile al tornio
• Rulli di trascinamento e di contrasto coordinati tra loro – forniti come set

Varianti: torniamo il raggio del battistrada in funzione del diametro del vostro tubo; diametro ruota, larghezza, foro e cava per linguetta secondo specifica del cliente. Trasmissione in alternativa tramite mozzo a serraggio, ruota dentata, ruota catena o puleggia dentata. I rulli di contrasto sono disponibili anche con perno o montabili come ruota piroettante/ruota fissa. Battistrada a scelta in Vulkollan®, poliuretano in diverse durezze o gomma.

Campi di impiego tipici: unità di rotazione e avanzamento tubi, cavalletti a rulli per saldatura, segatrici e impianti di taglio tubi, impianti di collaudo e lucidatura, trasporto di materiale tondo nella costruzione di macchine.

Dovete azionare o guidare tubi o materiale tondo? Inviateci diametro del tubo, peso, tipo di trasmissione desiderato e dimensioni di montaggio – comporremo per voi l’unità rullo adatta a partire da ruote di serie e vi faremo un’offerta.
